SEC2020光谱仪测量系统
广域波长(200 nm～1025 nm)光谱仪

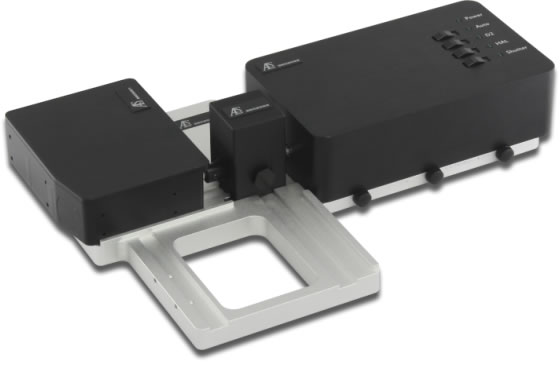

SEC2020光谱仪测量系统
应用领域
- 光谱电化学测量
- 溶液组成性质分析
- 薄膜厚度/组成测量
- 荧光检测
- 环境（水和土壤）分析等
SEC2020光谱仪测量系统是2017年1月停产SEC2000光谱仪测量系统的升级换代产品。该系统特别适合与恒电位仪配用进行光谱电化学测量以及其它各种方式的光谱测量。 通过高性能的光栅和光学设计，一台光谱仪可以实现从紫外到近红外（UV / VIS / NIR）的广域波长范围内的高灵敏度测量。
SEC2020光谱仪测量系统的特点
系统特点:
- UV / VIS / NIR测量的广域波长光谱仪
- 高灵敏度，高分辨率和高品质
- 附氘钨卤素光源
- 附测量用底座和操作分析软件
- 附SMA 905接头
- 附专用仪器保管箱
光谱仪测量系统内的光源，使用了紧凑型模块化氘卤素灯，测量时光源固定在附带的底座上。 另外，光谱仪和光源如果配上系统内附带的SMA905接头，便可以连接各种光纤和探头，构建所需的各种测量系统。 SEC2020光谱测量系统使用了专用仪器保管箱，可防止仪器在不使用时受损。您可以在需要测量时轻松取出仪器然后进行测量。
- 光学结构
- 系统组成
- 控制软件

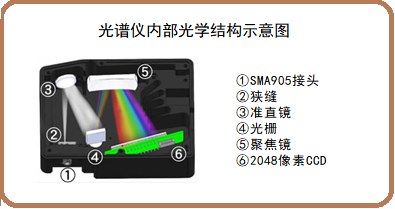

光谱仪(型号SEC2021)的光学构造
SEC2020光谱测量系统中的光谱仪(型号SEC2021)的光学构造如下图所示。
SEC2021光谱仪采用Zernitana光学构造。 其光学系统是一个基于光栅④的对称M形结构，具有极小像差的光学系统。

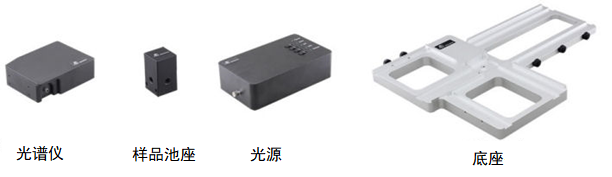

SEC2020光谱测量系统的主要组成部分
SEC2020光谱测量系统主要由光谱仪，试样池座，光源，准直透镜，底座等部分组成。
使用前应将测量系统的各个光学部件固定在测量用底座平台上，然后并进行光谱电化学，吸光度等的测量。
对于使用浸入式探头或光纤进行测量，可以通过将光纤直接连接到光谱仪和光源来使用。
技术参数
| 产品编号 | 品名 | |
| ------ | SEC2020光谱仪测量系统 | |
| 光 谱 仪 |
光谱仪技术参数 | |
| 型号 | SEC2021-025-DUVN | |
| 检测器 | 2048像素阵列CCD | |
| 光谱检测范围 | 200 - 1025 nm | |
| 光栅 | 闪耀波长(300 nm) | |
| 狭缝 | 25 µm | |
| 波长分辨率 | 1.3 nm | |
| 光纤接头 | SMA905 中心直径: 600 µm | |
| 界面 | USB 2.0 | |
| 操作系统 | Windows™ 7 / 8.1 / 10 | |
| 尺寸 (长×宽×高) | 86 × 110 × 32 mm | |
| 光 源 |
光源技术参数 | |
| 型号 | SEC2022 | |
| 光源类型 | 氘钨卤素灯 | |
| 波长范围 | 200～1700 nm | |
| 稳定性 | <0.1% | |
| 漂移 | 0.25%/h | |
| 灯泡寿命 | >1000 h (氘灯) / >2000h (卤钨灯) | |
| 光纤接头 | SMA905 | |
| 界面 | USB 2.0 | |
| 尺寸 (长×宽×高) | 86 × 110 × 32 mm | |
| 样品池座 | 型号 | SEC2023 |
| 底座 | 型号 | SEC2024 |
| 软件 | 名称 | 智能光谱（SpectraSmart） |
SpectraSmart (智能光谱)软件
SpectraSmart 智能光谱软件可在一台电脑上对一台或数台光谱仪进行操作控制。 具有各种光学测量功能，比如全波长光谱、单波长经时变化，吸光度、透射率、反射率、 光源发光、样品浓度等测量，并能与恒电位仪连接进行触发控制。
图3-1 软件启动窗口

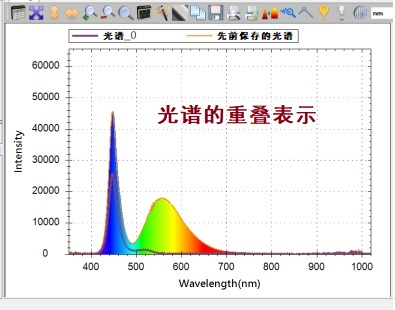

图3-2 光谱重叠表示功能
图3-3 吸光度表示窗口

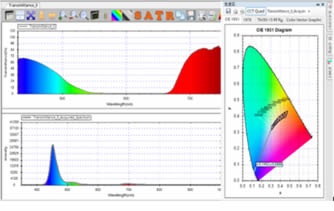

图3-4 彩色度表示窗口
